Sistem informasi radiologi dan PACS untuk rumah sakit

SIRAD mencatat order pemeriksaan, menerima citra dari alat modalitas, dan menyiapkan lembar ekspertise sampai PDF hasil. Semuanya berjalan di server rumah sakit Anda.

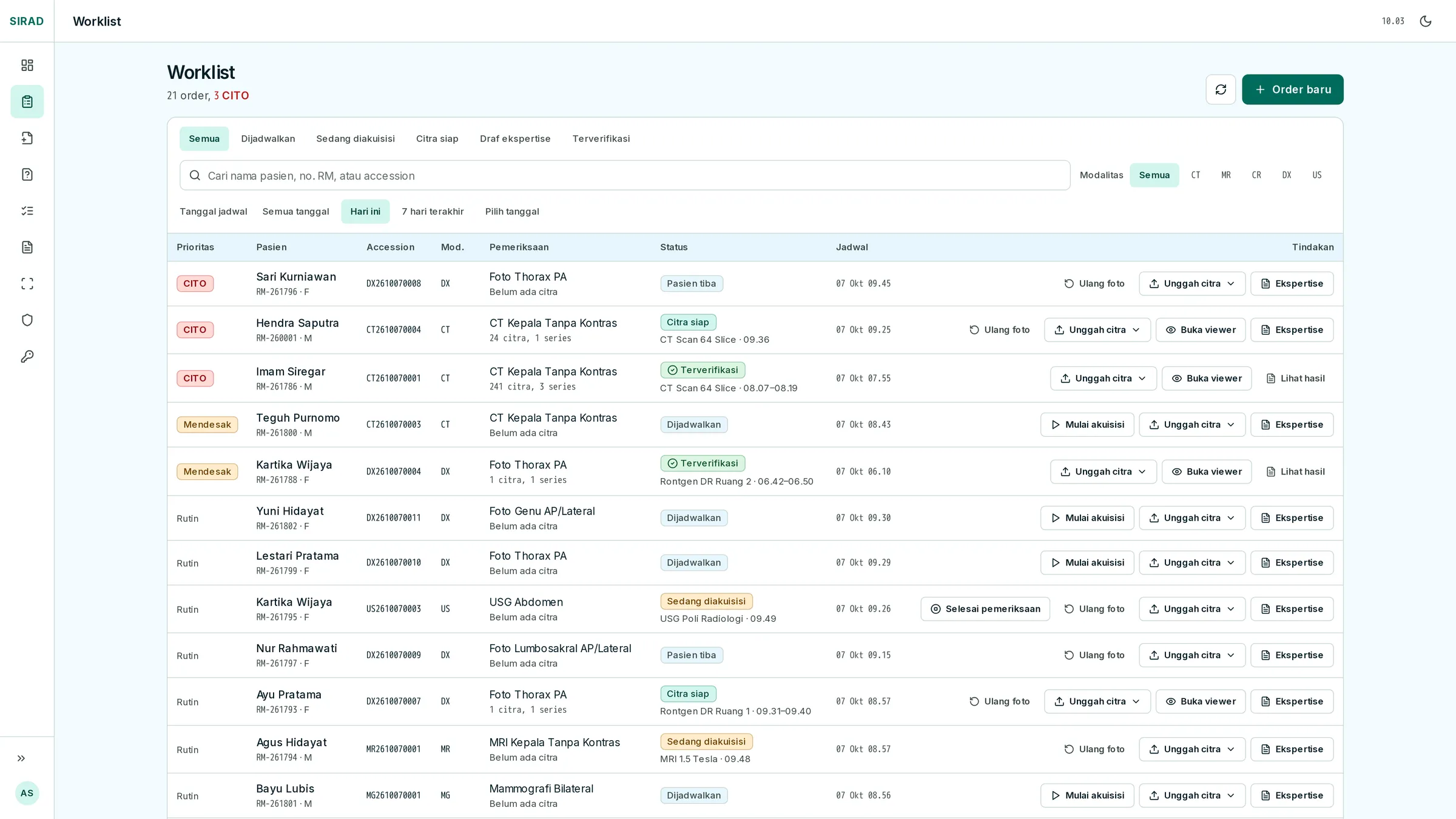

Worklist SIRAD hari ini: order CITO di urutan teratas, status setiap pemeriksaan, alat yang dipakai, dan tombol tindakan per order.
Worklist hari ini, diurutkan CITO, mendesak, lalu rutin. Nama pasien dan nomor rekam medis pada gambar adalah data demo fiktif.
Di server rumah sakit
Dipasang dengan Docker dan PostgreSQL. Berjalan di jaringan lokal tanpa layanan cloud.
Kode LOINC Radiologi Kemkes
Setiap prosedur dipetakan ke Terminologi LOINC Radiologi v1.0.
DICOM C-STORE dan DICOMweb
Citra dari alat langsung cocok ke order lewat accession number.
Indikator SPM radiologi
Dihitung otomatis dengan acuan Kepmenkes 129/2008.

Satu order, dari pendaftaran sampai hasil

Setiap pemeriksaan mengikuti lima tahap yang sama. Perubahan status tercatat dengan waktu dan sumbernya, sehingga waktu tunggu bisa dihitung tanpa rekap manual.

  1. Order masuk

    Dari form di SIRAD atau dari SIM RS lewat REST API, FHIR, atau HL7. Accession number terbit otomatis dengan format modalitas, tanggal, dan nomor urut, misalnya CT2610070004.

  2. Pasien diperiksa

    Radiografer menandai pasien tiba. Alat yang mendukung Modality Worklist mengambil data pasien dari SIRAD, jadi tidak perlu diketik ulang di konsol. Jam mulai dan selesai tercatat dari alat lewat MPPS atau ditandai radiografer, untuk menghitung waktu tunggu dan utilisasi alat.

  3. Citra masuk PACS

    Alat DICOM mengirim citra ke SIRAD dan citra langsung tercatat di order yang sama. Foto film atau layar dari alat tanpa DICOM diunggah dan diubah menjadi DICOM. Citra tanpa order masuk daftar tersendiri untuk dicocokkan.

  4. Radiolog membaca

    Citra dibuka di viewer DICOM dari browser, lengkap dengan pengukuran dan citra kunci untuk dilampirkan ke laporan.

  5. Ekspertise diverifikasi

    Radiolog menulis temuan dan kesan, bisa mulai dari template normal, lalu memverifikasi. Hasil terkunci dan siap dicetak sebagai PDF atau diambil SIM RS.

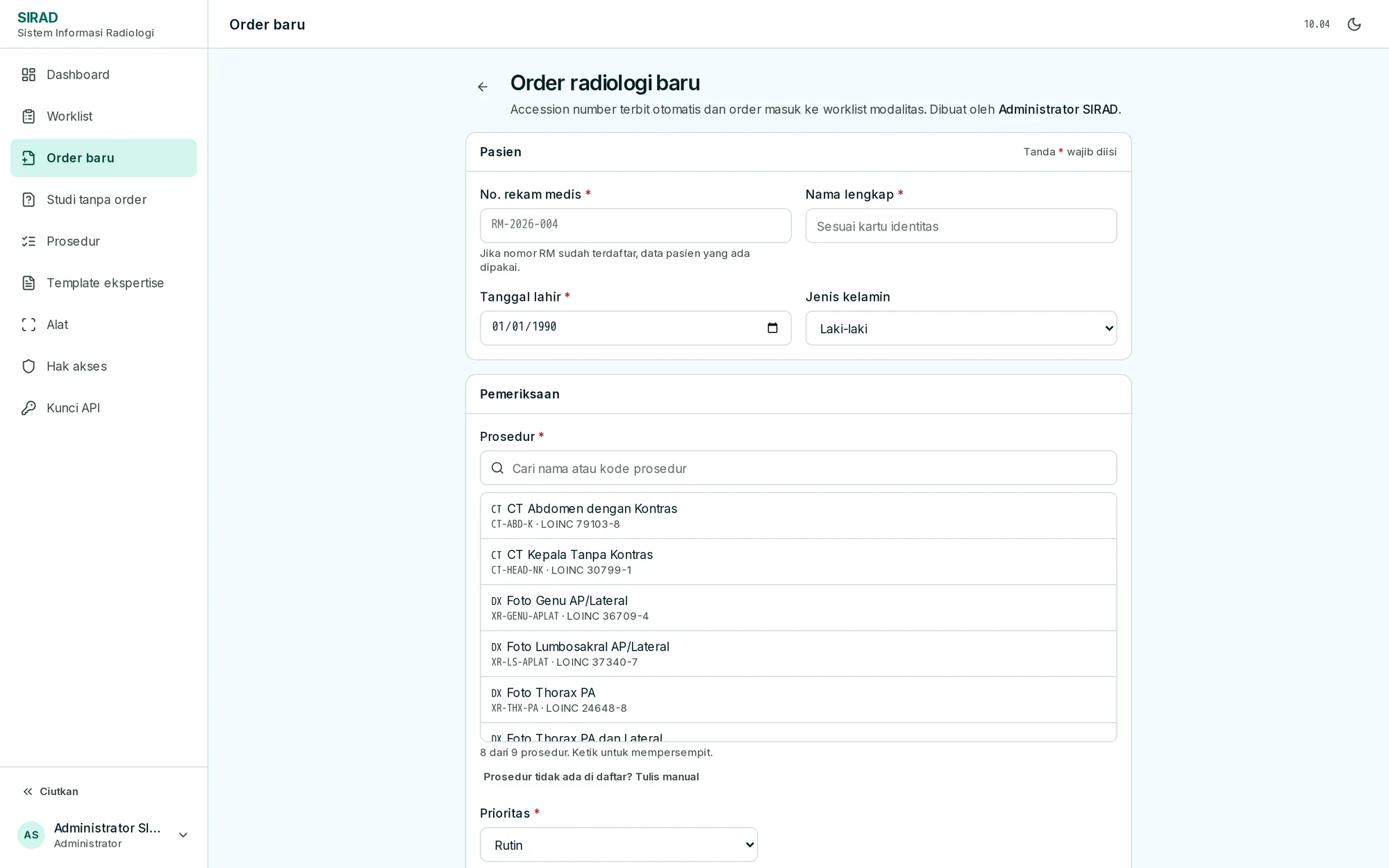

Form order radiologi baru di SIRAD dengan daftar prosedur dari master prosedur beserta kode LOINC.
Order baru: prosedur dipilih dari master prosedur rumah sakit, lengkap dengan kode LOINC.

Viewer DICOM untuk ruang baca

Radiolog membuka citra dari browser tanpa memasang aplikasi. Mode gelap disiapkan untuk ruang baca, dan area citra selalu hitam murni.

  • Window dan level dengan preset Brain, Bone, Lung, Soft Tissue, dan Chest
  • Penggaris dalam milimeter bila pixel spacing tersedia
  • ROI kotak dengan luas area, panah, dan teks
  • Zoom, geser, putar, dan invert
  • Gulir antar slice dan cine dengan kecepatan yang bisa diatur
  • Citra kunci beranotasi yang ikut tercetak di PDF ekspertise

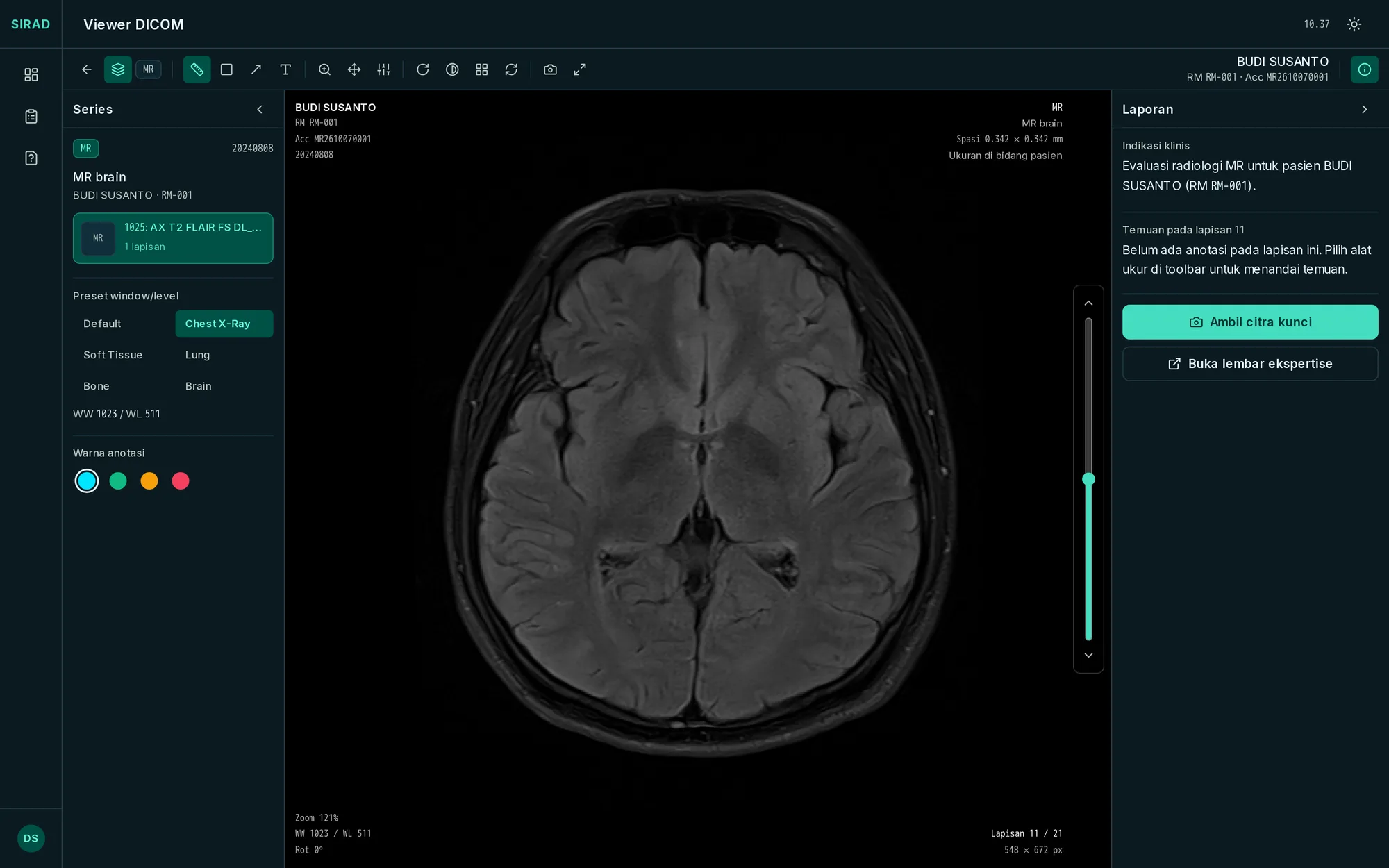

Viewer DICOM SIRAD menampilkan MRI kepala potongan aksial sekuens FLAIR, slice 11 dari 21.
Contoh MRI kepala sekuens FLAIR. Nama pasien pada gambar adalah data demo.

Ekspertise lebih cepat untuk pemeriksaan normal

Admin atau radiolog menyusun template normal untuk satu prosedur, satu modalitas, atau semua order. Di lembar ekspertise, radiolog hanya melihat template yang cocok dengan order itu, memilih, lalu menyesuaikan temuan.

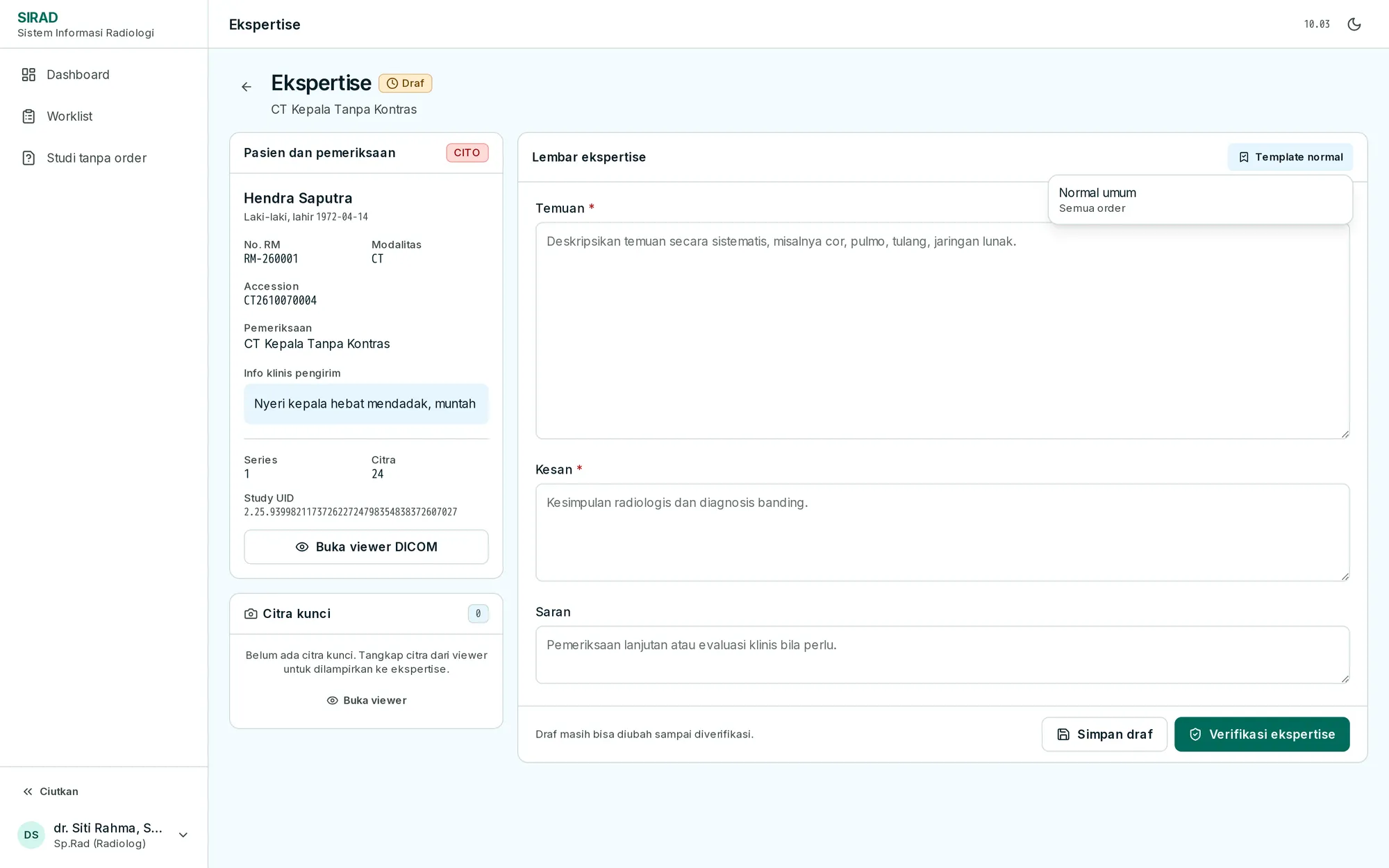

Lembar ekspertise SIRAD dengan menu Template normal terbuka, menampilkan template yang cocok untuk CT kepala.
Lembar ekspertise dengan pilihan template normal. Nama pasien dan nomor rekam medis pada gambar adalah data demo fiktif.

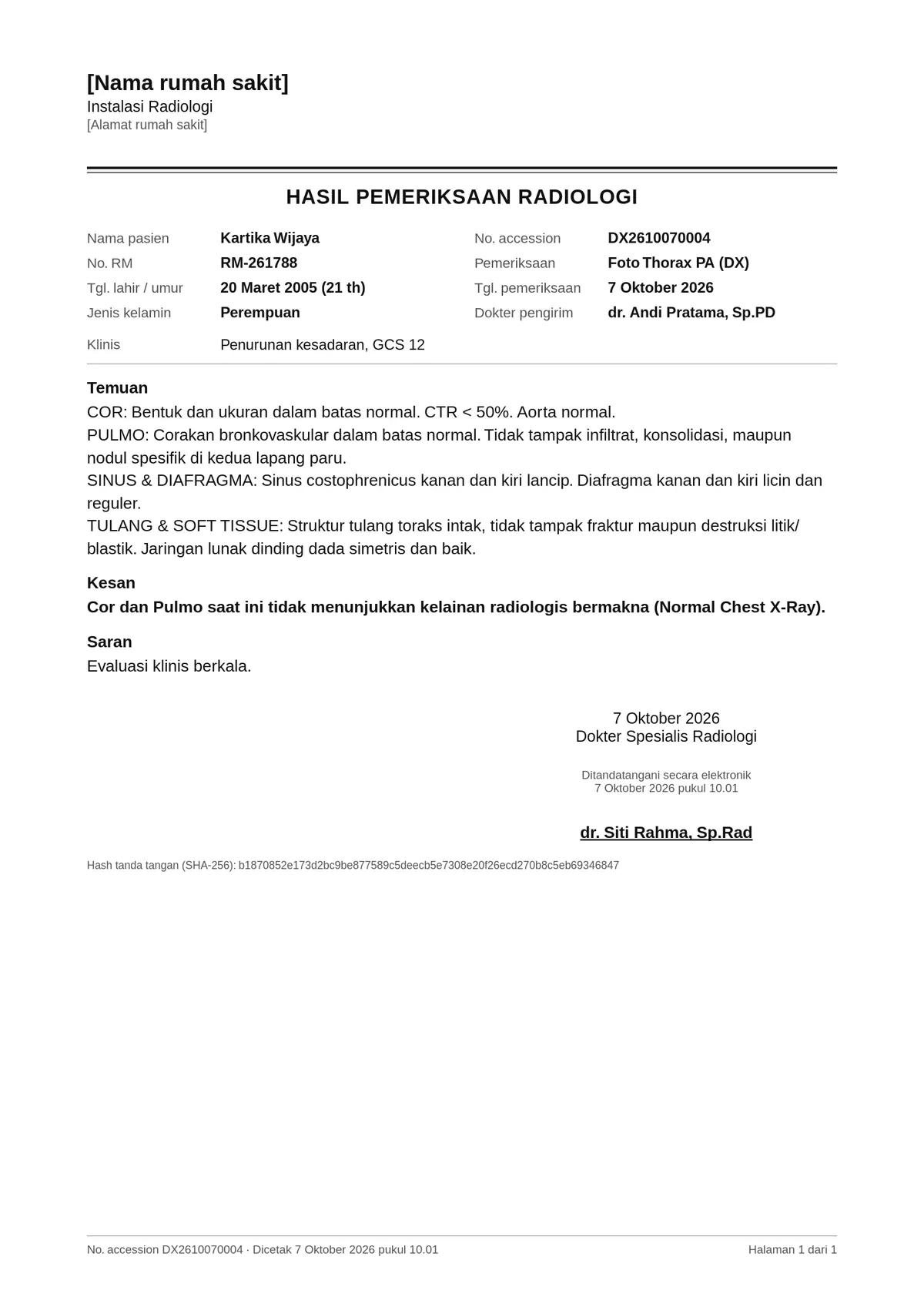

PDF hasil pemeriksaan radiologi dari SIRAD dengan kop rumah sakit, identitas pasien, temuan, kesan, dan hash verifikasi.
PDF hasil. Kop rumah sakit diisi saat pemasangan.
Draf, lalu verifikasi
Draf masih bisa diubah. Setelah diverifikasi, laporan terkunci dan PDF mencantumkan waktu verifikasi serta hash SHA-256 isi laporan.
Citra kunci ikut tercetak
Citra yang ditangkap dari viewer, beserta keterangannya, dilampirkan ke laporan dan PDF.
Hasil untuk SIM RS
SIM RS mengambil ekspertise final dalam JSON atau PDF lewat API, tanpa ekspor manual.

Angka mutu tanpa rekap manual

Dashboard dihitung dari catatan status setiap order, jadi angkanya mengikuti pekerjaan yang benar-benar terjadi.

Saat ini

  • CITO yang belum selesai dan berapa lama menunggu
  • Antrean per modalitas dan antrean baca
  • Pemeriksaan yang berjalan lebih dari 60 menit
  • Studi tanpa order dan alat dalam perawatan

Kinerja

  • Waktu tiap tahap (median dan P90), CITO dibanding non-CITO
  • SPM: hasil foto thorax paling lama 3 jam, ekspertise oleh dokter spesialis radiologi 100%, kerusakan foto paling banyak 2%
  • Volume per hari dan per prosedur, serta jam sibuk
  • Utilisasi tiap alat dan alasan ulang foto

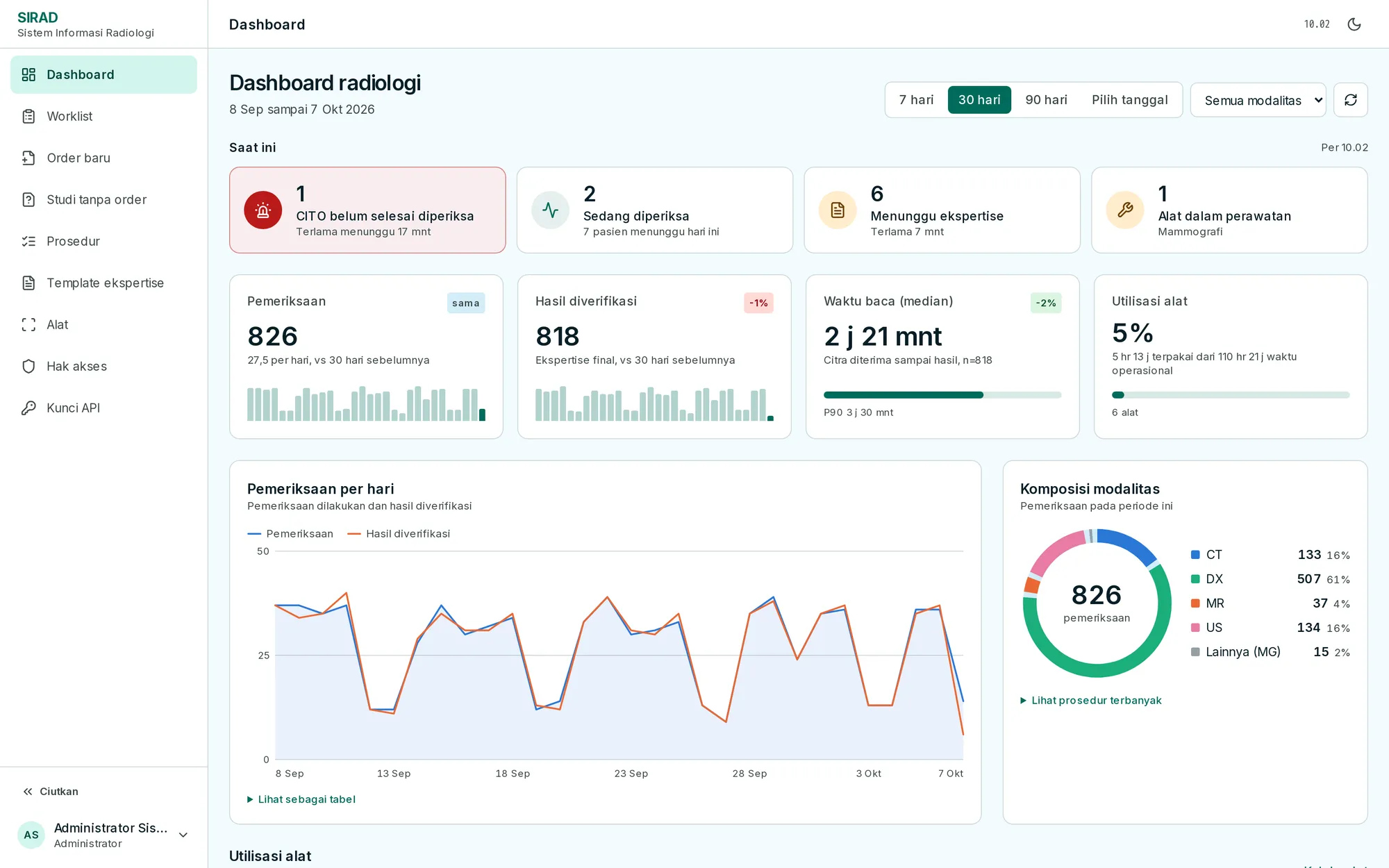

Dashboard radiologi SIRAD: CITO belum selesai, pemeriksaan sedang berjalan, antrean ekspertise, alat dalam perawatan, dan grafik pemeriksaan per hari.
Dashboard 30 hari terakhir dengan data demo.

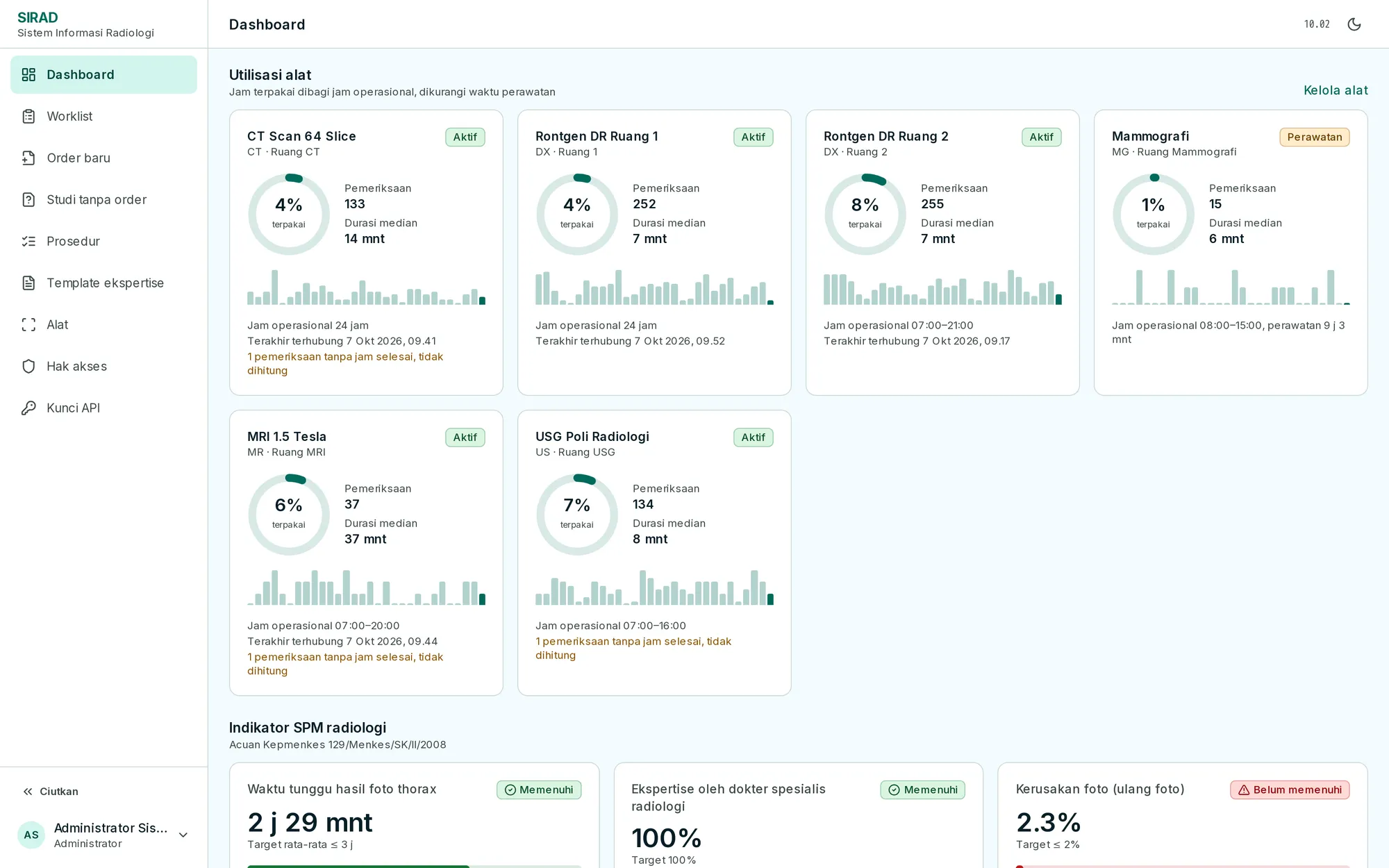

Utilisasi tiap alat modalitas dan indikator SPM radiologi di dashboard SIRAD.
Utilisasi alat dan indikator SPM radiologi.

Terhubung dengan sistem yang sudah ada

SIM RS
REST API berformat JSON dengan kunci API per sistem, untuk mengirim order, mengecek status, mengambil ekspertise dalam JSON atau PDF, dan mengirim file DICOM. Juga FHIR (ServiceRequest, DiagnosticReport, ImagingStudy) dan HL7 v2.5 lewat MLLP (ORM^O01 masuk, ORU^R01 keluar).
Alat modalitas
Menerima C-ECHO dan C-STORE, melayani Modality Worklist (C-FIND), dan menerima MPPS. Setelah alat didaftarkan di menu Alat, hanya AE Title terdaftar yang diterima dan alat yang dinonaktifkan ditolak.
Viewer atau sistem lain
DICOMweb QIDO-RS dan WADO-RS untuk mencari studi dan mengambil citra.
SATUSEHAT
Kode LOINC dan body site dari Terminologi Radiologi Kemkes tersimpan di setiap order dan ikut keluar lewat API, sehingga siap dipakai untuk pelaporan ke SATUSEHAT.
Alat tanpa DICOM
Foto film atau layar dalam format JPEG atau PNG diubah menjadi DICOM Secondary Capture dan masuk ke order yang sama.

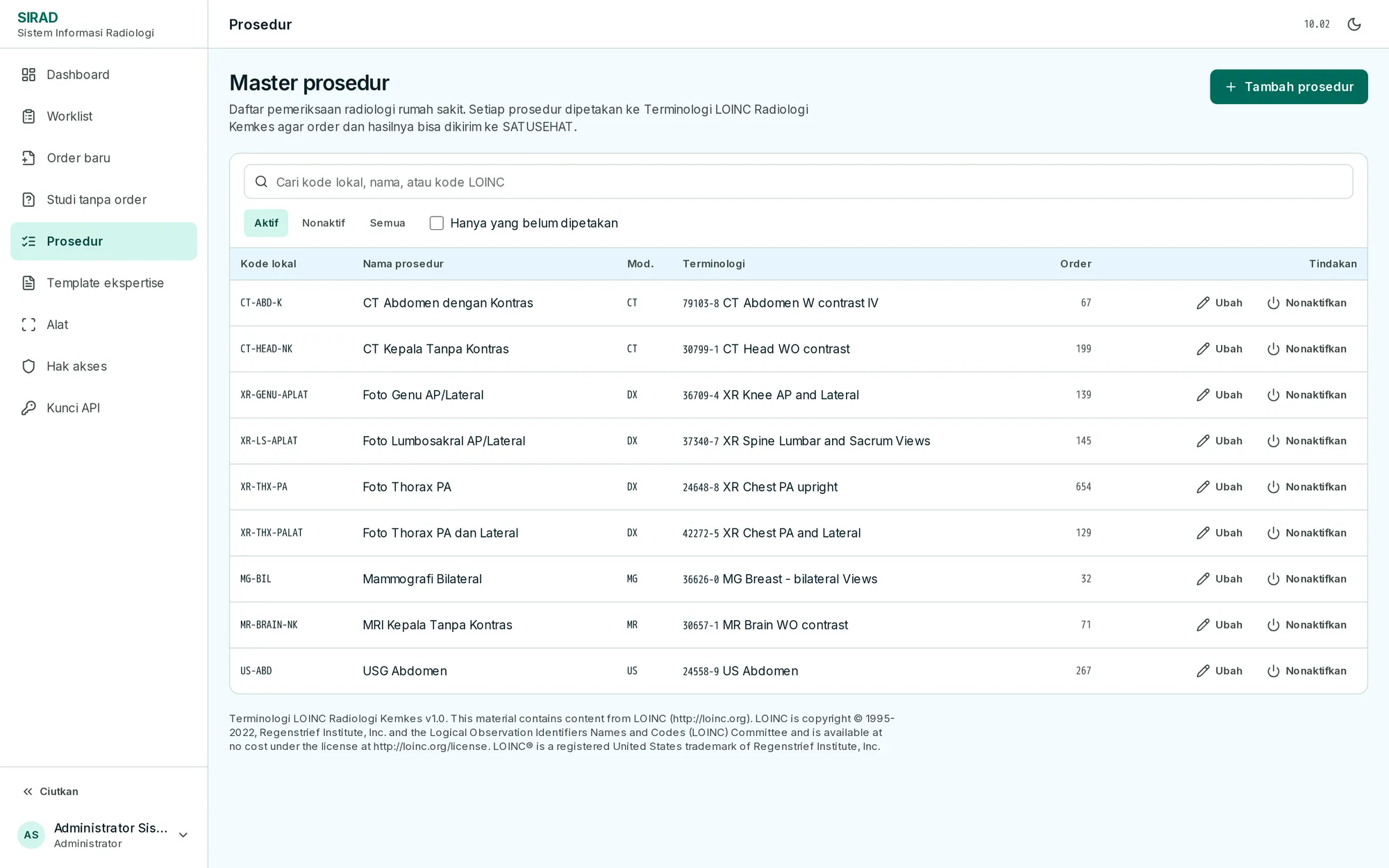

Master prosedur SIRAD: setiap prosedur rumah sakit dipetakan ke kode LOINC Terminologi Radiologi Kemkes.
Master prosedur dengan pemetaan kode LOINC.

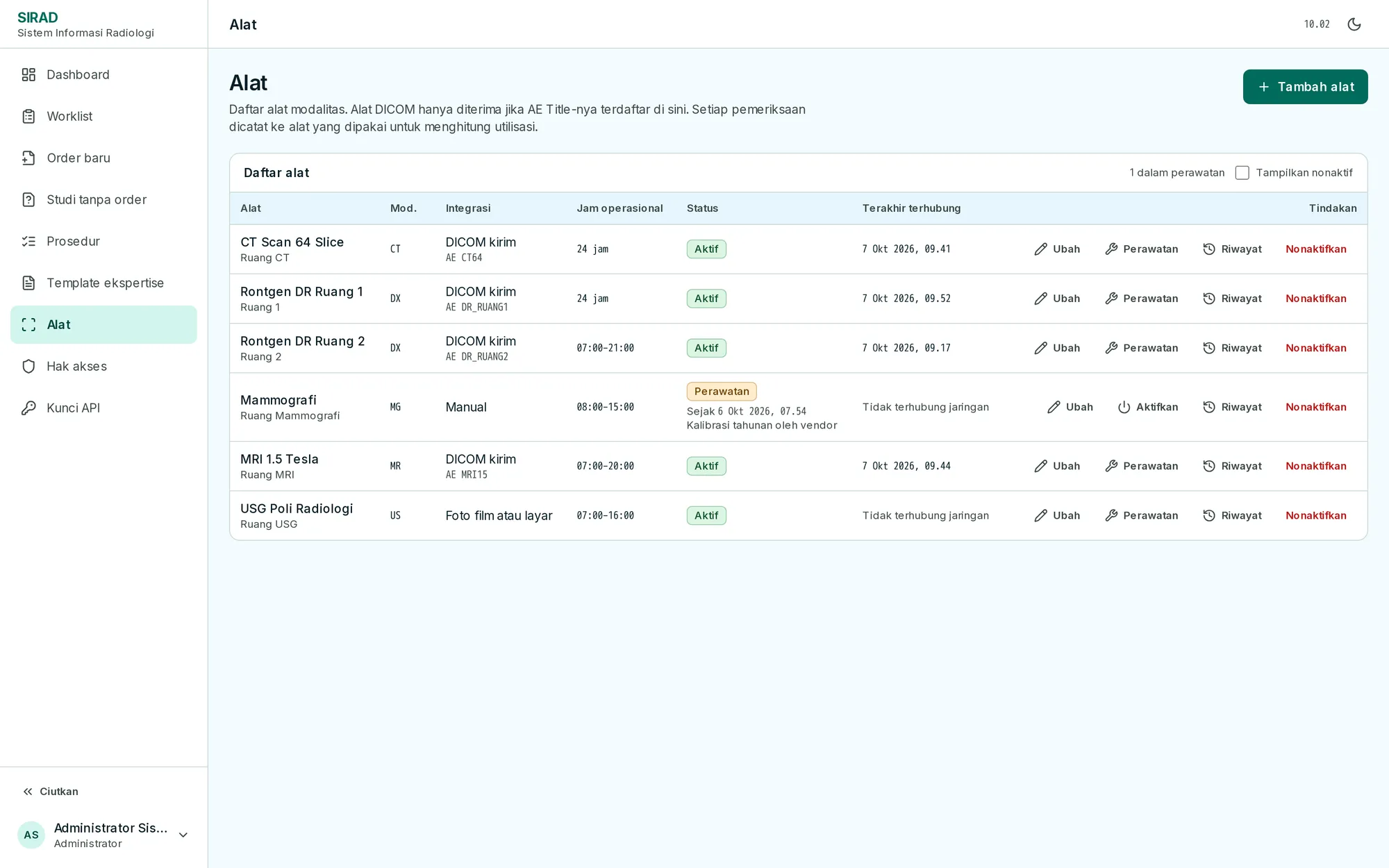

Daftar alat modalitas di SIRAD dengan AE Title, jam operasional, status perawatan, dan waktu terakhir terhubung.
Daftar alat: AE Title, jam operasional, dan status perawatan.

Dipasang di rumah sakit, diakses dari browser

SIRAD dijalankan dengan Docker Compose di server rumah sakit: database PostgreSQL, layanan backend, dan aplikasi web. File citra disimpan di penyimpanan server tersebut, sehingga data pasien tidak keluar dari jaringan rumah sakit.

Ada empat peran pengguna: admin, dokter spesialis radiologi, radiografer, dan dokter pengirim. Admin mengatur izin tiap peran, misalnya siapa yang boleh memverifikasi ekspertise atau mengunggah citra.

Staf membuka SIRAD dari browser di komputer, tablet, atau HP yang terhubung ke jaringan rumah sakit.

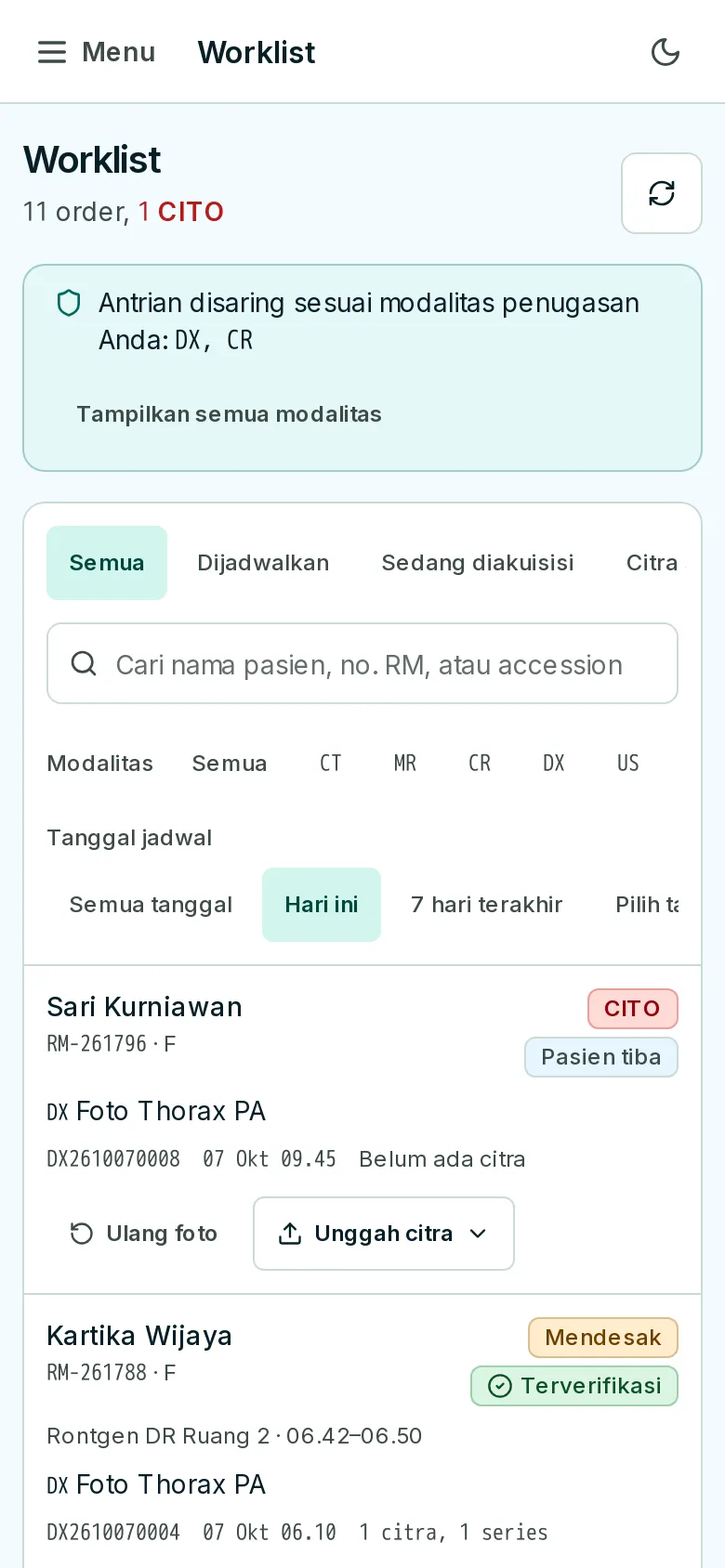

Worklist SIRAD di layar HP, disaring sesuai modalitas penugasan radiografer.
Worklist di HP radiografer.

Pertanyaan yang sering diajukan

Apakah SIRAD bisa terhubung dengan SIM RS kami?

Bisa, dengan tiga cara sesuai kemampuan SIM RS Anda. REST API berformat JSON: SIM RS mengirim order dan mengambil hasil ekspertise dalam JSON atau PDF. FHIR: order dikirim sebagai ServiceRequest, hasil diambil sebagai DiagnosticReport dan ImagingStudy. HL7 v2.5 lewat MLLP: SIM RS mengirim ORM^O01 untuk order baru atau pembatalan, dan SIRAD mengirim ORU^R01 setiap kali ekspertise final atau mendapat addendum. Kunci API dibuat, dibuat ulang, dan dicabut dari menu admin.

Alat modalitas apa saja yang bisa terhubung?

Alat yang bisa mengirim citra DICOM (C-STORE) ke SIRAD, seperti CT, MRI, dan rontgen digital. Hanya alat dengan AE Title yang terdaftar di menu Alat yang diterima. Alat yang mendukung Modality Worklist mengambil data pasien dan accession number langsung dari SIRAD, dan lewat MPPS melaporkan jam mulai dan selesai pemeriksaan. Alat tanpa keluaran DICOM tetap bisa dipakai: foto film atau layarnya diunggah lalu diubah menjadi DICOM dan masuk ke order yang sama.

Di mana data pasien dan citra disimpan?

Di server rumah sakit Anda. SIRAD dipasang dengan Docker, memakai database PostgreSQL, dan menyimpan file citra di penyimpanan server tersebut. Sistem berjalan di jaringan lokal rumah sakit tanpa layanan cloud.

Bagaimana SIRAD mendukung SATUSEHAT?

Setiap prosedur di master prosedur dipetakan ke Terminologi LOINC Radiologi Kemkes v1.0, termasuk body site. Kode yang dibutuhkan SATUSEHAT tersimpan di setiap order dan ikut keluar lewat API, sehingga SIM RS bisa langsung memakainya untuk pelaporan.

Bagaimana keaslian PDF ekspertise dijaga?

Saat radiolog memverifikasi, SIRAD mengunci laporan di lembar ekspertise. PDF hasil mencantumkan waktu verifikasi dan hash SHA-256 isi laporan, sehingga perubahan pada isi laporan bisa dikenali.

Apakah bisa dibuka dari tablet atau HP?

Bisa. SIRAD dibuka dari browser, dan tampilannya menyesuaikan lebar layar. Perangkat perlu terhubung ke jaringan tempat server SIRAD dipasang.

Berapa biayanya?

Biaya bergantung pada jumlah alat yang dihubungkan, jumlah pengguna, dan kebutuhan pemasangan. Kirim permintaan demo, kami hitung setelah tahu kondisi instalasi radiologi Anda.
